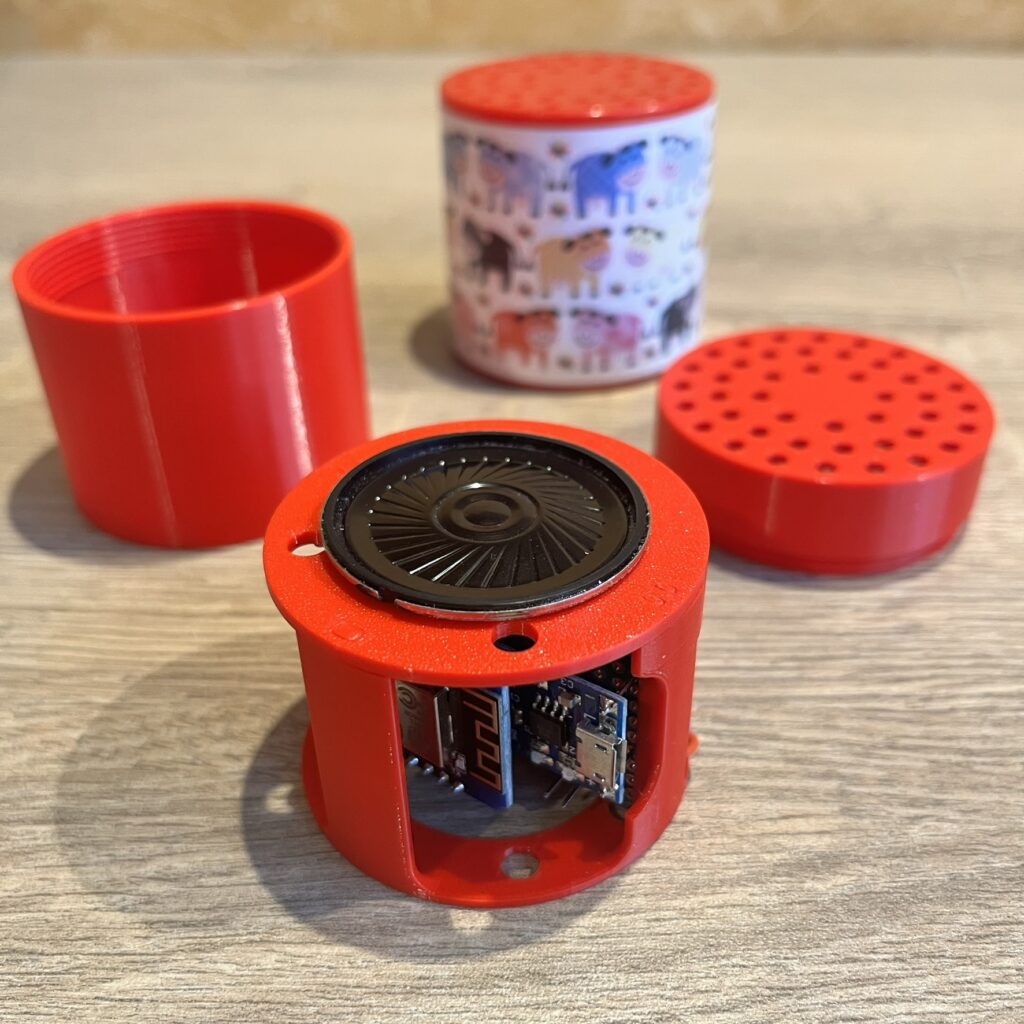

Une boite à Meuuuuhh 🐮 !!! … un projet un peu fou , mais qui démontre l’intégration d’un microcontrôleur ESP8266 et d’un module de lecture MP3 dans une boite en impression 3D 😁

[ Projet DIY ] La Boite à Meeuuuuhh !!! ... ou boite à autre chose ...

🐮

(merci Magalie)

(merci Cécile)

Description

Cette petite boite est très simple !!
Elle est réalisée en impression 3D, embarque un petit peu d’électronique, et sa programmation est plutôt facile

Cette « boîte à meuh », aussi nommée « boîte à vache », est un projet DIY (Do it yourself – faites-le par vous-même). Elle respecte les dimensions de la boite originale des années 80 ( https://fr.wikipedia.org/wiki/Boite à_meuh )

Au programme dans ce tuto, et en images & vidéos :

les pièces 3D et l’impression
la liste des composants et le schéma électronique
l’implantation des composants sur une petite carte d’essai
l’assemblage final
un exemple de programme

Impression 3D

Le projet est composé de :

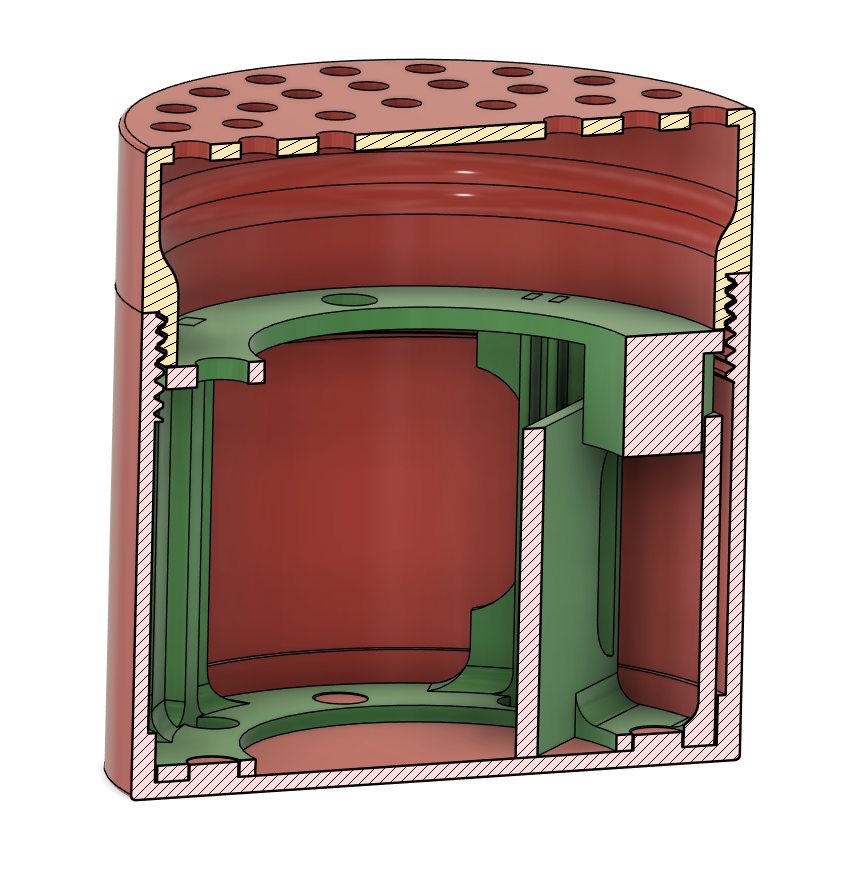

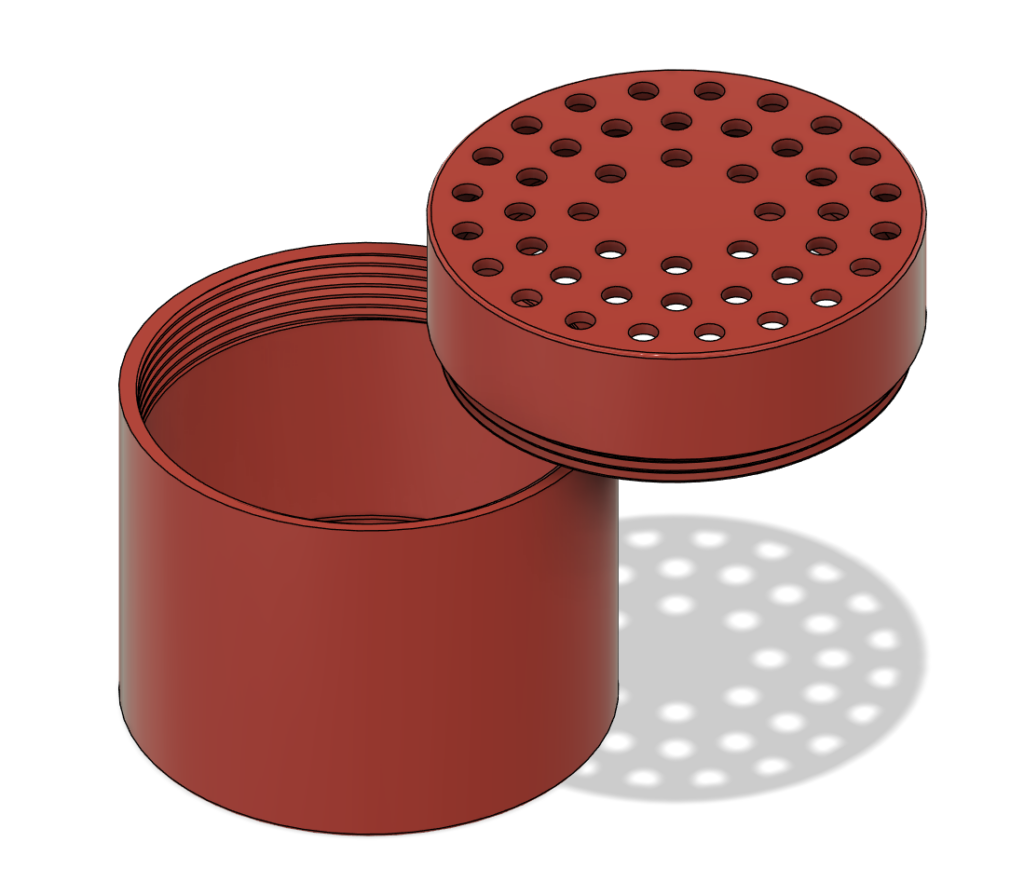

2 pièces pour la boite ( boite.stl ) et pour son couvercle ( couvercle.stl )

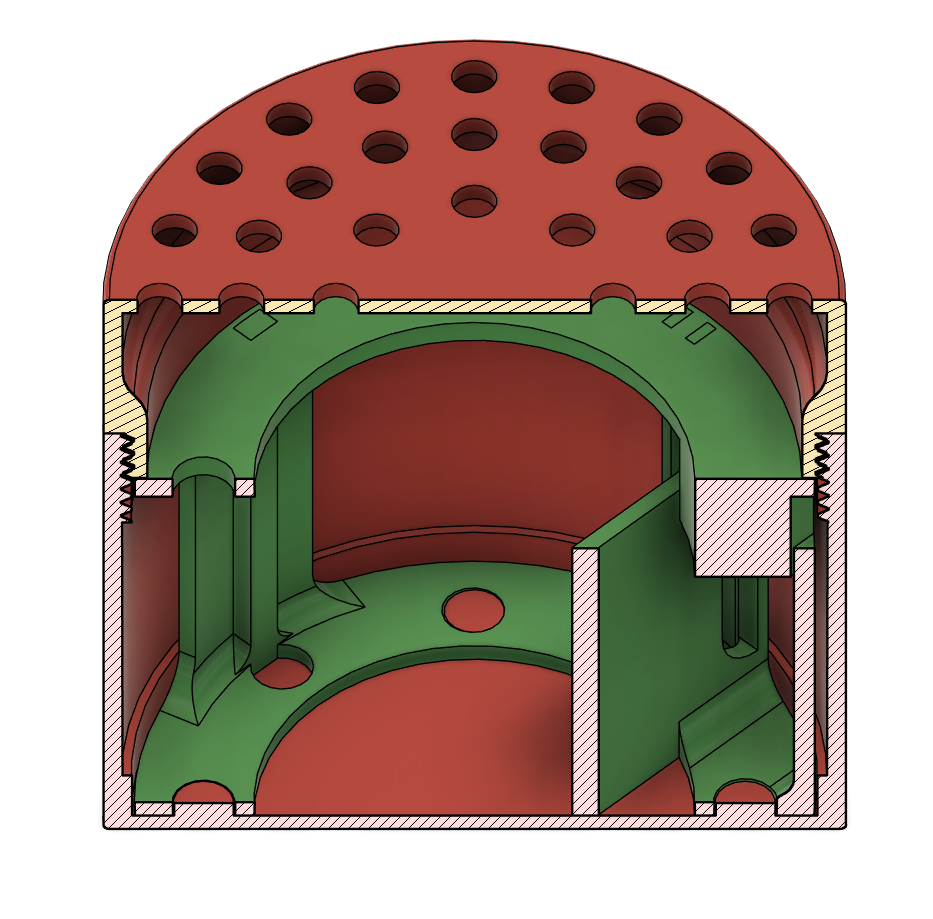

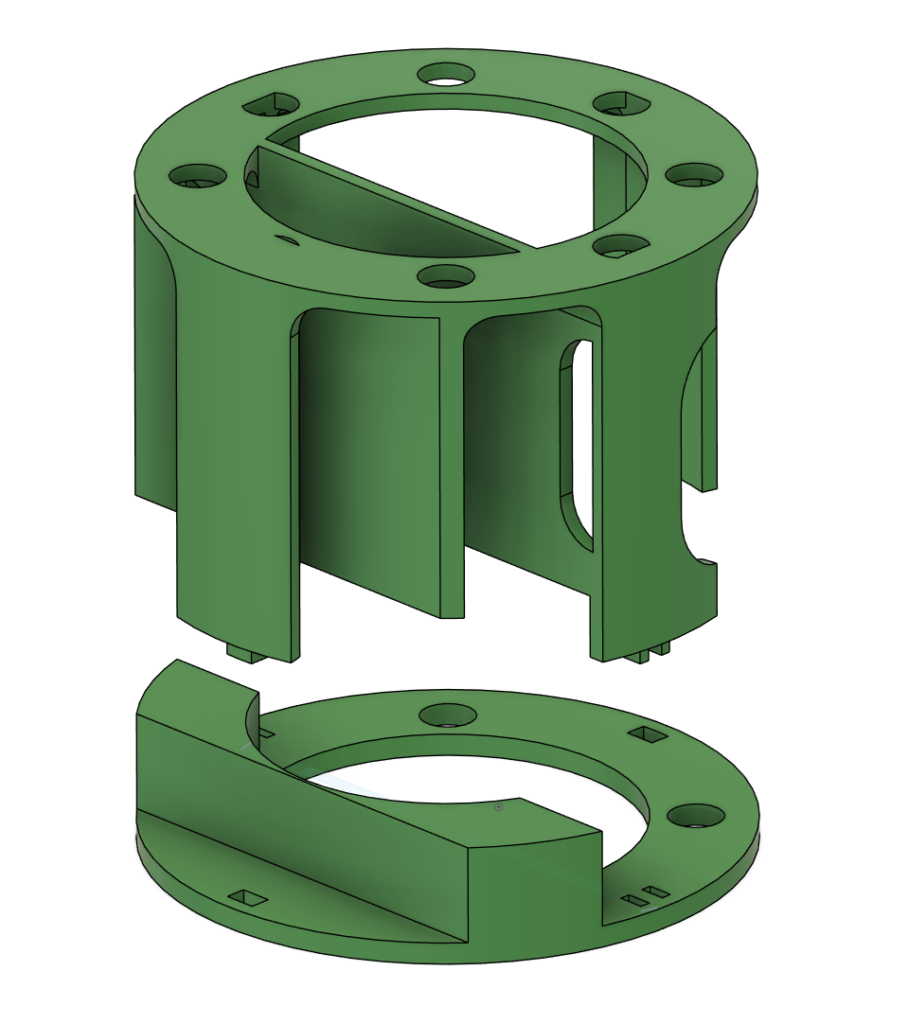

2 pièces pour le support du circuit imprimé et de la batterie : support_ci_1.stl et support_ci_2.stl

Pas de recommendation particulière pour l’impression, PLA ou PETG …. il faut juste une impression propre, soigné, sans précipitation
La précision de l’impression contribuera au bon fonctionnement du pas de vis entre la boite et son couvercle.
/!\ A noter /!\ : l’emboîtement des deux pièces intérieures ( pour le support du CI ) se fait « à force » : impossible de déboîter sans casser
==> il faut donc insérer le circuit imprimé avant l’emboîtement final des deux pièces

Électronique - composants et schéma

Le projet est composé des pièces suivantes :

un module ESP8266 au format Wemos D1 Mini
un module lecteur MP3 DFPlayer
une petite carte Micro SD pour le stockage du DFPlayer
un petit haut-parleur 2w 8Ohms d’un diamètre de 40mm
un capteur / interrupteur PZ-101 , détecteur d’inclinaison
une batterie LiPo 3,7V 1000mAh
un module de gestion charge type TP4056
un petit « jump » coupe circuit (en guise d’interrupteur marche/arrêt)

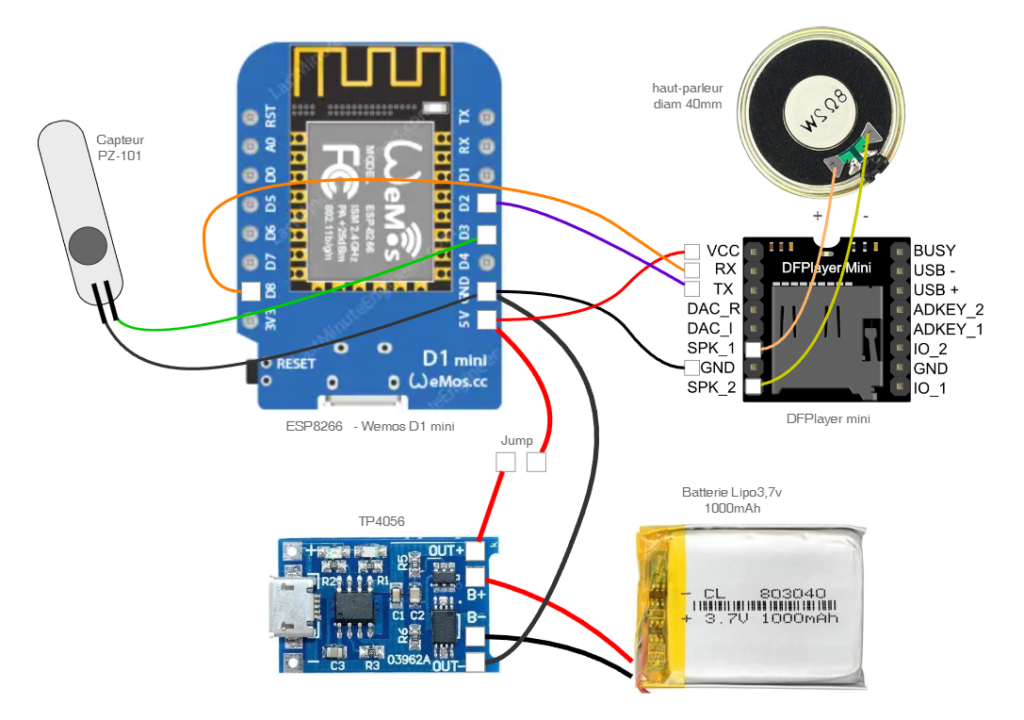

Raccordement de l’ESP8266 :

D3 –> capteur d’inclinaison PZ-101
D2 –> DFPlayer TX
D8 –> DFPlayer RX

Électronique - Implantation

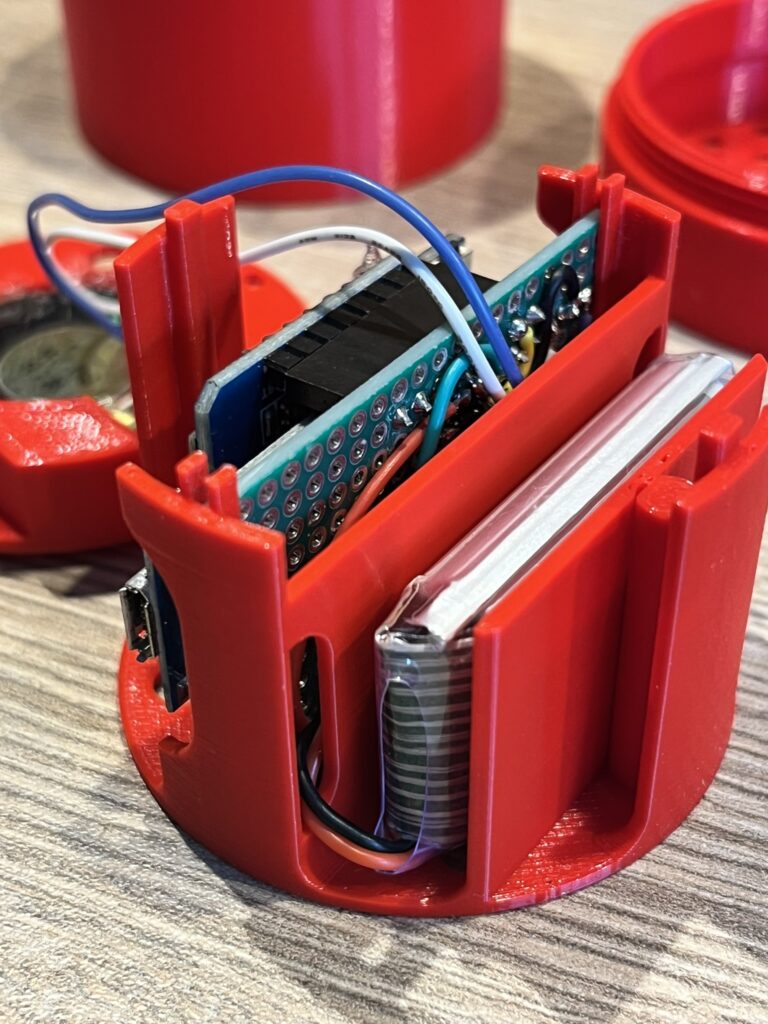

L’implantation est réalisé sur une plaque d’éssai ( circuit imprimé à trous prés étamés ) qu’il faudra découper aux dimentions : 50 x 33 mm
–> Le module DFPlayer et le module de gestion de charge, sont placés en dessous de l’ESP8266
–> L’ESP8266 est monté sur deux barrettes au pas de 2.54mm , afin de rester enfichables, et d’être sur élevé
–> Le capteur/interrupteur est soudé directement sur l’ESP8266
–> Le haut-parleur est collé sur la pièce 3D précédemment imprimer

L’implantation et le câblage ne sont pas strictes et peuvent être réalisés de différentes façons …

Assemblage final

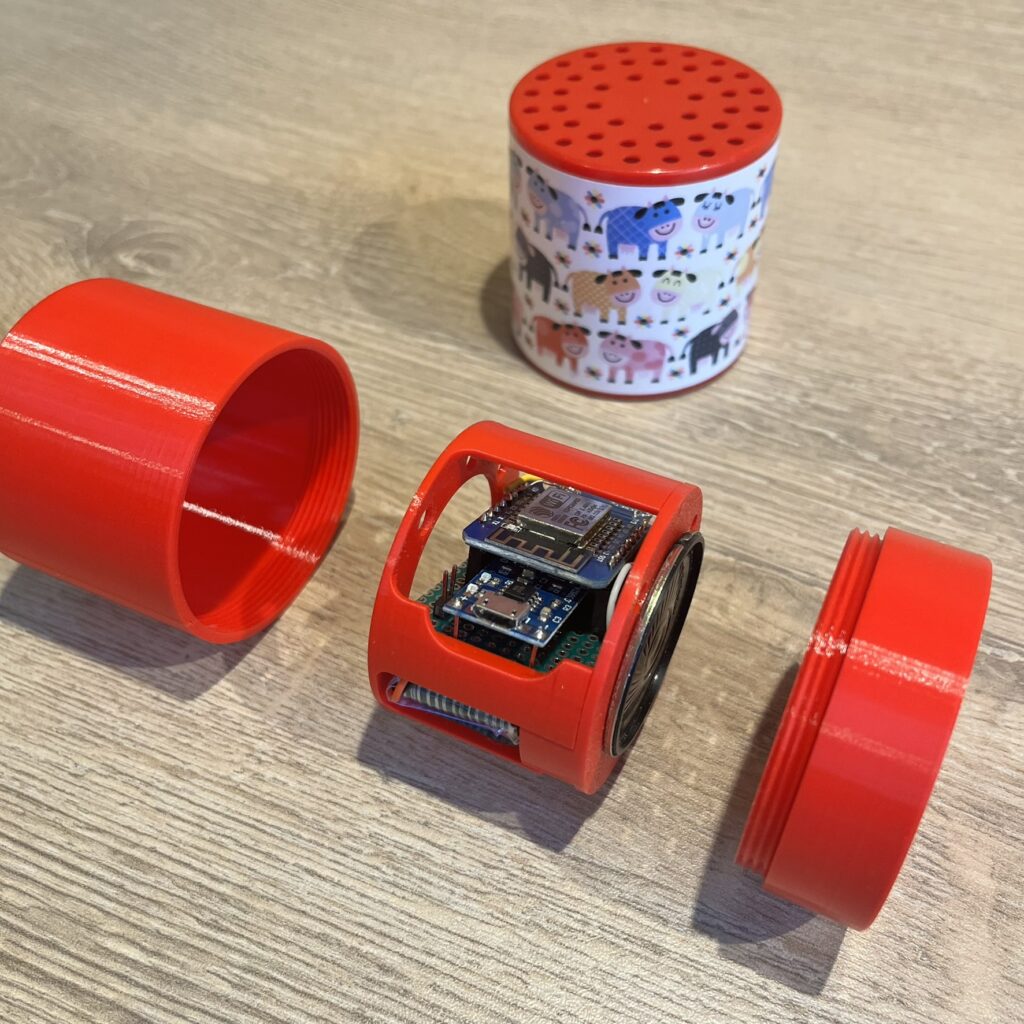

Il reste à insérer le montage électronique dans son support
–> Les fils de la batterie passent par un petit trou, il faut donc souder la batterie au dernier moment
